寶雞鈦合金鍛件廠家談艦船用鈦法蘭的常用標準及類型

發布時間：2021-12-28 15:22:17 瀏覽次數 ：

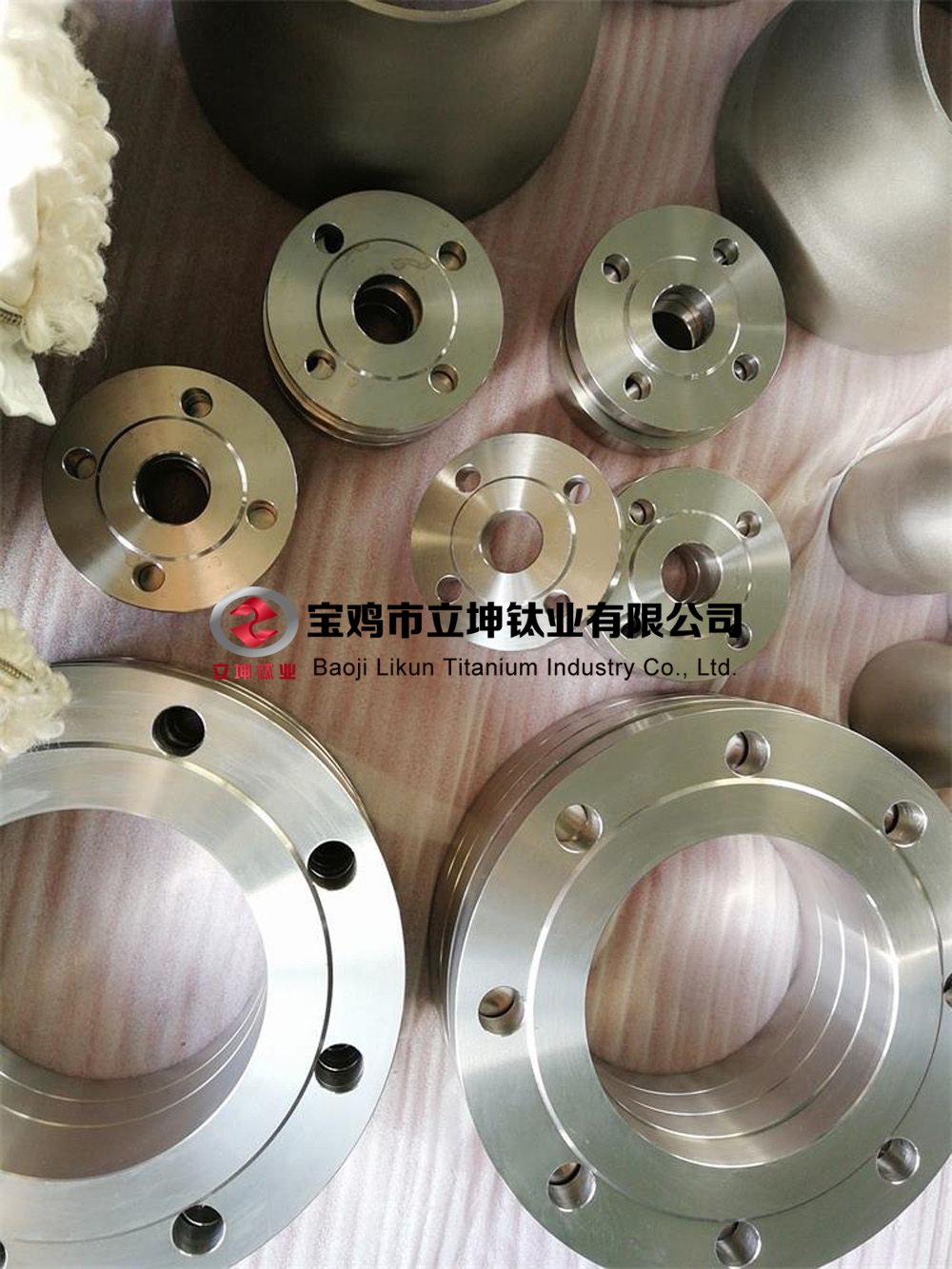

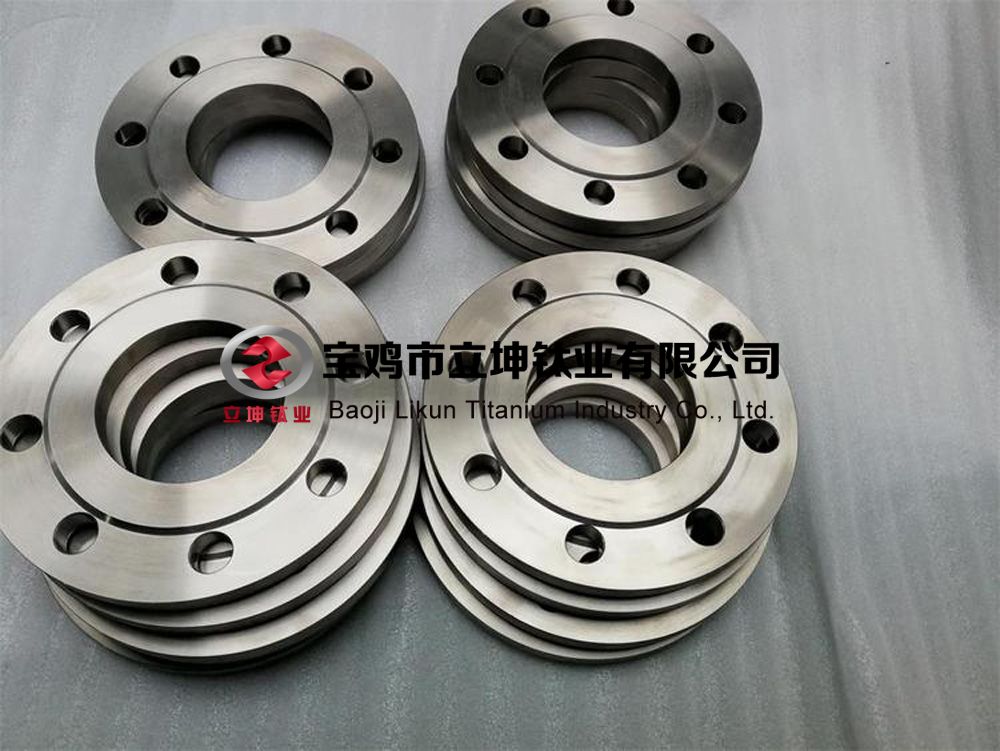

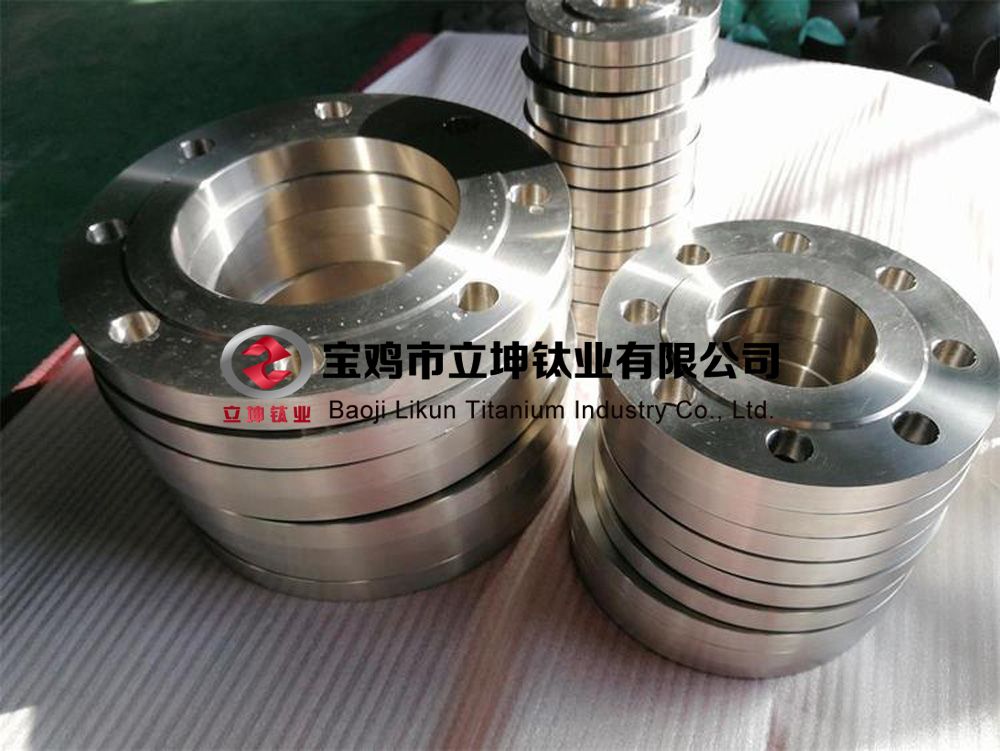

產品名稱：艦船用鈦法蘭

材質 :TA1/GR1 TA2/GR2 TA3 TA9 TA10 TC4/GR5 TC11等

標準 :GB573、GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89

產品特點：

船舶液壓管系壓力非常高，所以都采用特制的承插式高壓方法蘭，鈦法蘭厚度根據管徑不同在30mm—45mm左右，這種法蘭一般采用一片凹法蘭與一片凸法蘭的連接方式，用O型圈作為密封材料。

常用標準:

國標 (GB/T9119 , HG/T20592 JB/T系列)

船標(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)

美標 (ANSI B16.5 , ANSI B16.47)

德標 (DIN系列)

日標(JIS系列)

歐標(EN1092-1)

標準	歐洲法蘭體系	美洲法蘭體系	國內標準體系
體系標準	德國DIN系列(包括俄羅斯OCT)	美國ANSI B16.5 ANSI B16.47	GB/T911GB/T9112-2000（GB9113·1-2000～GB9123·4-2000）HG/T20592-2009
公稱壓力	0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0Mpa	150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）	PN2.5 PN10 PN16 PN25 PN40 PN63 PN100 PN160 Class150 Class300 Class600 Class900 Class1500 Class2500
公算通徑	15~2000mm	6~4000mm	10mm~1500mm
法蘭結構形式	平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋	條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋	整體法蘭、單元法蘭（螺紋法蘭，焊接法蘭，對焊法蘭）、帶頸平焊法蘭、帶頸承插焊法蘭板式平焊法蘭、松套法蘭對焊環松套帶頸法蘭、對焊環松套板式法蘭、平焊環松套板式法蘭、板式翻過松套法蘭、法蘭蓋、旋轉法蘭、錨固法蘭、堆焊/覆焊法蘭
密封面形式	平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面	凹面、凹凸面、榫槽面、金屬環連接面	平面、凹面、凹凸面、榫槽面、環連接面
